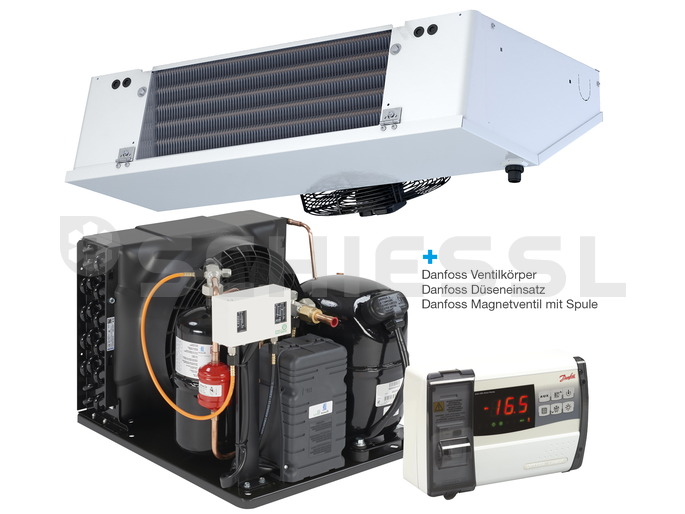

Kälte Set Premium TK / R452A 8m³ CAJT2464ZBR/MCC-301-SBE/AKRC-111

Kälte Set Premium TK | R452A | 17 m³ | FHT 2480 ZBR-XG | MCC-301-4BE-HX32-1 | AKRC 113

TECUMSEH VERFLÜSSIGUNGSSATZ „KOMFORT“ IN TROPENAUSFÜHRUNG
Die einbaufertigen Verflüssigungssätze bieten viele Vorteile: Zum einen ergibt sich durch die aufgebauten Bauteile eine Zeitersparnis von circa 60 Minuten, zum anderen wird eine höhere Sicherheit
durch 100% geprüfte Komponenten gewährleistet. Die werksseitig ausgewählten Komponenten sind optimal auf das jeweilige
Aggregat abgestimmt. Die Tropenausführung ist zusätzlich mit einem größeren Verflüssiger und stärkeren Lüftermotor für
höhere Luftleistung ausgerüstet.
Ausstattung der Verflüssigungssätze mit zusätzlich aufgebauten Bauteilen:
· Hochwertiger kombinierter Hoch-/Niederdruck-Druckschalter · Flexible Anschlussleitungen am Druckschalter
· Ventilen mit Bördelanschluss und metrischem Anschluss-Kit · Flüssigkeitsleitung mit Filtertrockner & Schauglas

KELVION LUFTKÜHLER DECKE
Der KELVION MCC Luftkühler ist speziell für kleinere Kühlräume konzepiert worden. Er verfügt über die notwendige Kälteleistung, garantiert die gleichmäßige Luftverteilung und sorgt so für die gleichbleibende Raumtemperatur in jedem Winkel des Kühlraums. In Kühlräumen von Tankstellen, Gastronomie und Handel ist er bei der Kühlung von Getränken oder anderen verpackten Waren der platzsparende Helfer. Auch bei hohen Außentemperaturen garantiert der KELVION MCC Luftkühler zuverlässige die geforderte Kühlleistung im Plus- und Minus-Bereich.

DANFOSS SCHALTKASTEN
Der dreiphasige Regler Optyma™ dient zur Regelung von Kühlanlagen mit einem dreiphasigen Verdichter oder nur zur Regelung der dreiphasigen Verdampfereinheit für die gesamte Kühlraumverwaltung. Zugang zur automatischen Sicherung von der Frontblende aus und Motorschutz für den Verdichter in Verbindung mit einem innovativen Design machen ihn zur ersten Wahl für eine effektive Kühlungsregelung.

BERECHNUNGSGRUNDLAGEN R452A Tiefkühlung

• Isolierung: PU100 mit Boden
• Raumtemperatur: -20°C
• Kühlgut: Fleisch allgemein
• Belegung: 100kg/m2
• Einbringmenge: ca. 15% von Lagermenge/Tag
• Warenabkühlung: 15 K
• Umgebungstemperatur Zelle: +28°C
• Türöffnung: der Raumgröße angepasst
• Luftansaugung Aggregat: +32°C
• Kältemittel: R452A
• Maschinenlaufzeit: 18 Stunden pro Tag
• Bei 65% rel. Feuchte außen

Beispiel für "Pump Down"

Ansteuerung des Verflüssigungssatzes direkt über den AKRC 101 mit Nutzung der „Pump Down Funktion“:

• Parameter: AU = -4
• Zusätzlichen „Pump Down“ Pressostat an Abgang DI1 (Klemme 1+3) klemmen. Parameter: In1 = 0
• Magnetventil an Abgang AUX (Klemme 17) anklemmen
  In dieser Schaltung ist über den Regler kein externer Temperaturalarm und kein thermischer Verdichterschutz möglich.

AK-RC 113 mit externen „Pump Down“ (lmax Verdichter > 8A)

• Magnetventil an Abgang Verdichter (Klemme 15) anschließen
• Verdichter über eigenes Pump Down-Pressostat und/oder ND-HD Wächter direkt ansteuern
• Externer Temperaturalarm (AUX, Klemme 17) Parameter: AU = 0 und thermischer Verdichterschutz (DI1, Klemme 1+3) Parameter: In1 = 0 sind möglich

Entnehmen Sie die Technischen Daten aus den jeweiligen Produkten:
1. Tecumseh Verflüssigungssatz - „FHT 2480 ZBR-XG"
2. Kelvion Luftkühler - "MCC-301-4BE-HX32-1"
3. Danfoss Schaltkasten - „AK-RC 113“
4. Danfoss Ventilkörper R452A
5. Danfoss Düseneinsatz
6. Danfoss Magnetventil mit Spule
7. Danfoss Drehzahlregler - als Option wählbar mit Aufpreis!
8. Tecumseh Ölsumpfheizung 230V - als Option wählbar mit Aufpreis!
