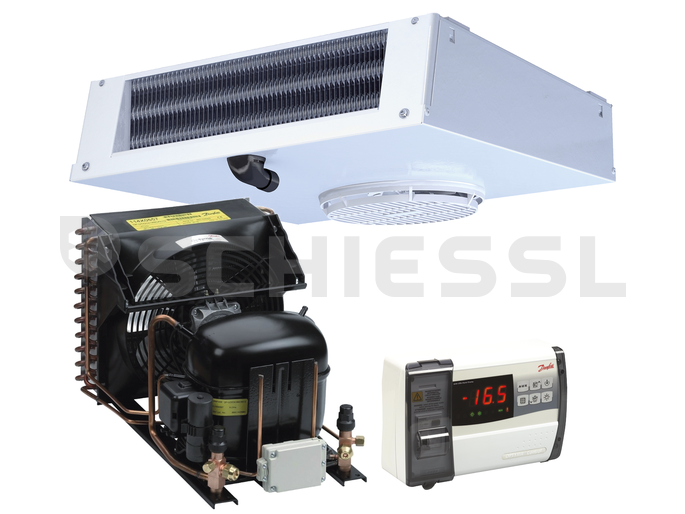

Kälte Set Premium NK / R513A 10m³ OP-U(M)CGC021SCA01G/KCB202-6BE/AKRC-111

DANFOSS VERFLÜSSIGUNGSSATZ
OptymaTM ist das neue Produkt, welches für das breiteste Spektrum an hermetischen Verflüssigungssätzen auf dem Markt
zur Verfügung steht. Hergestellt mit den modernsten Produtionsmethoden, in Übereinstimmung mit den höchsten Standards, einfach zu montieren und
instandzuhalten, in einem Wort: Eine optimale Baureihe. OptymaTM steht für optimiertes Design mit ein oder zwei Lüfter Aggregaten,
inklusive der Tiefkühlversionen mit dem brandneuen NTZ Verdichter. Dieser verspricht einen höheren COP und somit einen reduzierten
Energieverbrauch, kombiniert mit breiteren Anwendungsgrenzen für gewerbliche Kälteanlagen als Standard.

KELVION LUFTKÜHLER DECKE
Der kompakte Küba DF ist eigens für die Kühlung von Lebensmitteln konzipiert und sorgt für die nötige Sicherheit bei der Kühlung. Die
Tauwasserwanne verfügt wahlweise über einen horizontalen oder vertikalen Ablauf. Das hochwertig pulverbeschichtete Alugehäuse
bietet idealen Korrosionsschutz.

DANFOSS SCHALTKASTEN
Die einphasige OPTYMATM Control ist eine neue Bedieneinheit für Kühlräume mit einem einphasigen Verdichter bis zu 1,5 kW, speziell
entwickelt um Sicherheit, Schutz, Bedienung und einfache Installation sicherzustellen. Sie erlaubt dem Benutzer die Steuerung aller
Komponenten eines Kühlsystems: Verdichter, Verdampferlüfter, elektrische Abtauung und Raumbeleuchtung.

BERECHNUNGSGRUNDLAGEN R513A Normalkühlung

• Isolierung: PU100 mit Boden
• Raumtemperatur: 0° / +2°C
• Kühlgut: Fleisch allgemein
• Belegung: 100kg/m2
• Einbringmenge: ca. 20% von Lagermenge/Tag
• Warenabkühlung: 25 K
• Umgebungstemperatur Zelle: +28°C
• Türöffnung: der Raumgröße angepasst
• Luftansaugung Aggregat: +32°C
• Kältemittel: R513A
• Maschinenlaufzeit: 16 Stunden pro Tag
• Bei 65% rel. Feuchte außen

Beispiel für "Pump Down"

Ansteuerung des Verflüssigungssatzes direkt über den AKRC 101 mit Nutzung der „Pump Down Funktion“:

• Parameter: AU = -4
• Zusätzlichen „Pump Down“ Pressostat an Abgang DI1 (Klemme 1+3) klemmen. Parameter: In1 = 0
• Magnetventil an Abgang AUX (Klemme 17) anklemmen
  In dieser Schaltung ist über den Regler kein externer Temperaturalarm und kein thermischer Verdichterschutz möglich.

AK-RC 111 mit externen „Pump Down“ (lmax Verdichter > 8A)

• Magnetventil an Abgang Verdichter (Klemme 15) anschließen
• Verdichter über eigenes Pump Down-Pressostat und/oder ND-HD Wächter direkt ansteuern
• Externer Temperaturalarm (AUX, Klemme 17) Parameter: AU = 0 und thermischer Verdichterschutz (DI1, Klemme 1+3) Parameter: In1 = 0 sind möglich

Entnehmen Sie die Technischen Daten aus den jeweiligen Produkten:

1. Danfoss Verflüssigungssatz - „OP-U(M)CGC021SCA01G“
2. Kelvion Luftkühler mit Heizung - "KCB-202-6BE-HX32-1"
3. Danfoss Schaltkasten - „AK-RC 111“
4. Danfoss Hoch/Niederdruckschalter - „KP17W DWK+NDW“
5. Danfoss Ventilkörper R134a - „TN2 N“ Löt 12mm
6. Danfoss Düseneinsatz für T2/TE2 - Größe 01
7. Danfoss Magnetventil mit Spule - „EVR3“ 6mm Löt
8. Danfoss Schauglas mit Indikator - „SGP 6FN“ 52 bar, 7/16" UNF
9. Danfoss Filtertrockner - „DML052“ 7/16" UNF
10. Danfoss Drehzahlregler - „XGE-4C“ - als Option wählbar mit Aufpreis!
11. Ölsumpfheizung 230V "SC 55W" - als Option wählbar mit Aufpreis!
