Hubkolben

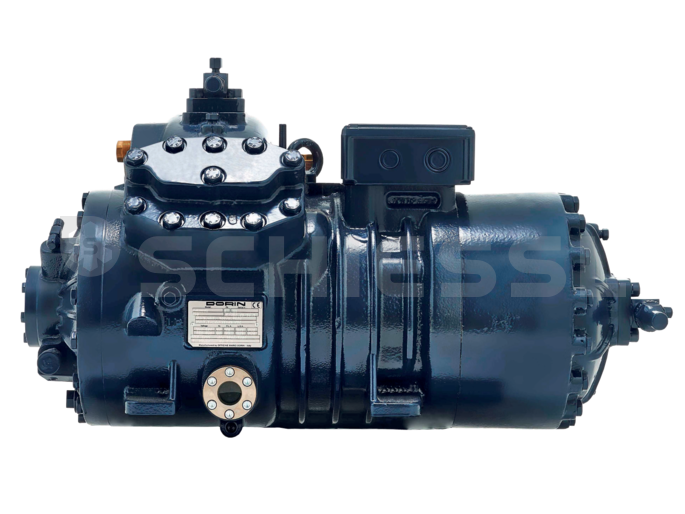

Dorin Verdichter CD200 CO2 CD360M PAG68 m.INT69 400V

Bestell-Nr.: 112.4609
Herstellernummer: P21P036
Hersteller: Dorin

Mehr aus der Kategorie: Hubkolben

Laden

Das Wichtigste auf einen Klick:

Beschreibung

CD Verdichter für transkritische CO2-Anwendungen

Betriebsdrücke:

Hochdruckseite bis 150 bar

Niederdruckseite bis 100 bar

Angesichts der extrem harten Einsatzbedingungen, denen ein Verdichter bei transkritischen CO2-Bedingungen ausgesetzt ist hat man entschieden, eine völlig neue ...

CD Verdichter für transkritische CO2-Anwendungen

Betriebsdrücke:

Hochdruckseite bis 150 bar

Niederdruckseite bis 100 bar

Angesichts der extrem harten Einsatzbedingungen, denen ein Verdichter bei transkritischen CO2-Bedingungen ausgesetzt ist hat man entschieden, eine völlig neue Verdichterplattform zu entwickeln und nicht die Standard HFC-Verdichter zu modifizieren. Die Konstruktion dieser Verdichter erfolgte unter Verwendung der modernsten Methoden, wie z.B. von Finite-Elemente-Methodik. Besonderes Augenmerk wurde auf das Phänomen des Wärmeaustausches zwischen dem Hoch- und Niederdruck des Verdichters gelegt, was zu einem innovativen Design geführt hat, welches auch die Effizienz der Maschine optimiert. Darüber hinaus wurden sehr hohe Drucklagen verwirklicht, um den sehr hohen Systemanforderungen zu genügen.

mehr anzeigen


Produktzubehör/Ersatzteile

  • Dichtungssatz
    Dorin Dichtungssatz CD200 1CCM219
    Bestell-Nr.: 112.3965
  • Motorschutz
    Dorin Motorschutzgerät INT69 intern (2CC4010) 2CC3110
    Bestell-Nr.: 112.3821
  • Ventil
    Dorin Sicherheitsventil Niederdruck CD200 1LKV034
    Bestell-Nr.: 112.3958
  • Dorin Sicherheitsventil Hockdruck CD200 1LKV035
    Bestell-Nr.: 112.3961
  • Verdichteröle für Servicezwecke
    Fuchs Kältemaschinenöl Reniso ACC 68 Dose 1L
    Bestell-Nr.: 531.0823
  • Fuchs Kältemaschinenöl Reniso ACC 68 Kanne 5L
    Bestell-Nr.: 531.0824
  • Ölsumpfheizung
    Dorin Ölsumpfheizung 230V H40CC-H3400CC 2EG2020
    Bestell-Nr.: 112.3808

Technische Daten

Abmessungen
Breite
505 mm
Höhe
330 mm
Tiefe
279 mm
Allgemein
Anzahl der Zylinder
2 Stk.
Bauart
halbhermetisch
Serie
CD200
Typ
CD360M-PAG
Verdichtungsart
Hubkolben
Elektrische Daten
Anlaufstrom (Rotor blockiert)
34,0 A
Schutzart
Klixon
Versorgungs­spannung
400/3/50 V/Ph/Hz
max. Betriebsstrom
7,5 A
Gewicht
Gewicht netto
77,0 kg
Rohranschlüsse
Druckleitung
außen
14 mm
innen
10 mm
Saugleitung
außen
14 mm
innen
10 mm
Volumen
Ölmenge
1,3 l
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden.
Laden

Jetzt anmelden und vollen Zugriff erhalten

Zur Anmeldung
Artikel lagernd
