Euro-Line E-E-FU-BO Außenaufstellung

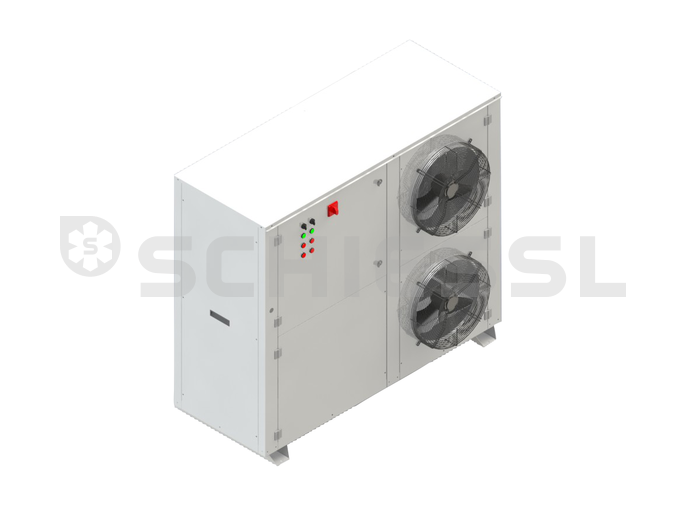

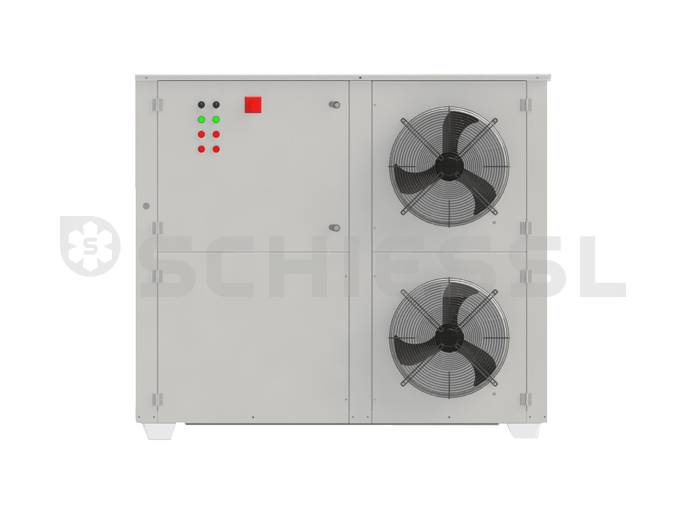

Euro Line Außeneinheit *FU* geregelt AE-E-FU-2BO-1,5 2xHGX22e/160-4S

Bestell-Nr.: 111.3103
Herstellernummer: GCI4070OATE/RSC
Hersteller: SCHIESSL

Mehr aus der Kategorie: Euro-Line E-E-FU-BO Außenaufstellung

Das Wichtigste auf einen Klick:

Beschreibung

Das Konzept der bewährten E-FU-BO Baureihe wurde hier auf einen Verflüssigungssatz für Außenaufstellung übertragen.
AE-E-FU-BO Geräte haben ein stabiles, pulverbeschichtetes Stahlgehäuse in RAL 7035 mit einem lamellierten Kupfer-Aluminium Wärmeaustauscher als Verflüssiger. Die ...

Das Konzept der bewährten E-FU-BO Baureihe wurde hier auf einen Verflüssigungssatz für Außenaufstellung übertragen.
AE-E-FU-BO Geräte haben ein stabiles, pulverbeschichtetes Stahlgehäuse in RAL 7035 mit einem lamellierten Kupfer-Aluminium Wärmeaustauscher als Verflüssiger. Die Verdichter sind im Gehäuse schwingungsentkoppelt aufgebaut. Die Geräte verfügen über zwei halbhermetische GEA Bock Verdichter der Pluscom Baureihe, die aufgrund ihrer Bauweise sehr gut für den Einsatz mit Frequenzumformern geeignet sind. Durch die Verwendung von zwei Verdichtern in Kombination mit dem eingesetzten Frequenz-Umformer von Power Electronics wird ein ausgezeichnetes Regelverhalten und eine exakte Anpassung an den momentanen Kältebedarf der Anlage erreicht.

Die Verflüssigungssätze werden in vier verschiedenen Größen angeboten und sind für den Einsatz mit Kältemittel R134a konzipiert. Die Einstellung des Frequenzumrichters erfolgt über ein Bediendisplay. Der Frequenzumrichter ist ab Werk voreingestellt. Für geänderte Betriebsbedingungen müssen nur wenige Parameter geändert werden. Bei einer Störung des Frequenzumrichters kann über die Handschaltung der Verdichter ein manueller Pump Down Betrieb gefahren werden. Um einen sicheren Betrieb auch bei temporär minimaler Kältelast zu gewährleisten, ist das Gerät standardmäßig mit einem Ölabscheider ausgestattet.

mehr anzeigen


Eigenschaften

  • optimale Anpassung der Verdichterleistung an den aktuellen Bedarf der anlage
  • kleine minimale Kälteleistung
  • optimale Kühlguttemperatur und -qualität
  • Energieeinsparung durch bessere Leistungsanpassung bei optimalen Verdampfungstemperaturen
  • servicefreundlich durch die Verwendung von ...
  • optimale Anpassung der Verdichterleistung an den aktuellen Bedarf der anlage
  • kleine minimale Kälteleistung
  • optimale Kühlguttemperatur und -qualität
  • Energieeinsparung durch bessere Leistungsanpassung bei optimalen Verdampfungstemperaturen
  • servicefreundlich durch die Verwendung von Standardkomponenten
  • Reduzierung der installierten Kälteleistung und damit der Investitionskosten durch Nutzung des Gleichzeitigkeitsfaktors

mehr anzeigen


Lieferumfang

  • 2 halbhermetische GEA Bock Verdichter Pluscom Baureihe
  • Absperrventile am Verdichter
  • Kurbelwannenheizung
  • Flüssigkeitssammler
  • Kältemitteltrockner-Schauglas
  • Absperrventile Flüssigkeits-und Saugleitung
  • Drucktransmitter Saugdruck und Hochdruck
  • Hochdruckwächter, bauteilgeprüft, pro ...
  • 2 halbhermetische GEA Bock Verdichter Pluscom Baureihe
  • Absperrventile am Verdichter
  • Kurbelwannenheizung
  • Flüssigkeitssammler
  • Kältemitteltrockner-Schauglas
  • Absperrventile Flüssigkeits-und Saugleitung
  • Drucktransmitter Saugdruck und Hochdruck
  • Hochdruckwächter, bauteilgeprüft, pro Verdichter
  • Niederdruckwächter, bauteilgeprüft
  • Niederdruckschalter für Notbetrieb Pump-Down
  • Ölabscheider mit Schauglas und Absperrventil in der Rückführleitung, elektr. Heizung
  • Gehäuse aus Stahlblech, verzinkt und pulverbeschichtet
  • Wärmeaustauscher aus Kupfer–Aluminium
  • Lüftereinheiten 230V, IP54
  • integrierter Schaltschrank mit Power Electronics A1000 Frequenzumrichter mit Kältesoftware

mehr anzeigen


Produktzubehör/Ersatzteile

  • Frequenzumrichter Ersatz
    Power Electronics Frequenzumrichter IP20 CIMR-AC4A0011FAA 8,2A Serie A1000
    Bestell-Nr.: 297.9730

Technische Daten

Abmessungen
Breite
1684 mm
Höhe
1483 mm
Tiefe
700 mm
Allgemein
Anschlussklemmen
5 x 2,5
mm² / Stk.
Anzahl der Verdichter
2
Stk.
Hersteller
GEA Bock
Schaltschrank aufgebaut
Ja
Typ
HGX22E/160-4S
Elektrische Daten
Spannung
380-420V/3/50Hz
Gewicht
Gewicht netto
266 kg
Rohranschlüsse
Flüssigkeitsleitung
16 mm
Saugleitung
35 mm
Sammlerdaten
Sammlerinhalt
24,5 l
Schalldaten
Schallleistung
47 dB(A)
bei 50 Hz
Verflüssigerdaten
Lüfter
2 x 450 mm
230/1/50 Hz 115 W
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden.
