Kühlmöbelverdampfer mit Ventilator

Schiessl Flachverdampfer SF2-W/M Körper beschichtet

Bestell-Nr.: 165.2138
Herstellernummer: 100455015
Hersteller: SCHIESSL

Mehr aus der Kategorie: Kühlmöbelverdampfer mit Ventilator

Laden

Das Wichtigste auf einen Klick:

Beschreibung

Diese Flachverdampfer eignen sich besonders für den Einbau in Kühlmöbel und kleine Kühlzellen. Sie sind mit geräuscharmen Querstromlüfter ausgerüstet, die eine besondere gute Luftverteilung gewährleistet.
Die Luftkühler SF1-W/M und SF2-W/M sind für eine Mittelausführung mit ...

Diese Flachverdampfer eignen sich besonders für den Einbau in Kühlmöbel und kleine Kühlzellen. Sie sind mit geräuscharmen Querstromlüfter ausgerüstet, die eine besondere gute Luftverteilung gewährleistet.
Die Luftkühler SF1-W/M und SF2-W/M sind für eine Mittelausführung mit beidseitigem Luftauslass und für eine Wandausführung mit einseitigem Luftauslass verwendbar (beigelegte Verblendung).

Bei den beiden Luftkühlern der Serie SF3 gibt es die Ausführungen:
SF3-M - Mittelausführung mit beidseitigem Luftauslass bzw. SF3-W - Wandausführung mit einseitigem Luftauslass


Besondere Merkmale:

  • Patentierte HFE-Lamelle® mit Innenberippten Kupferrohr.
  • Es besteht optional die Möglichkeit die Luftkühler mit einer Abtauheizung (TAS) auszustatten.
  • Die Wärmetauscher werden komplett in pulverbeschichteter Ausführung geliefert.
  • Vereinfachte Servicemöglichkeit durch Pressnieten

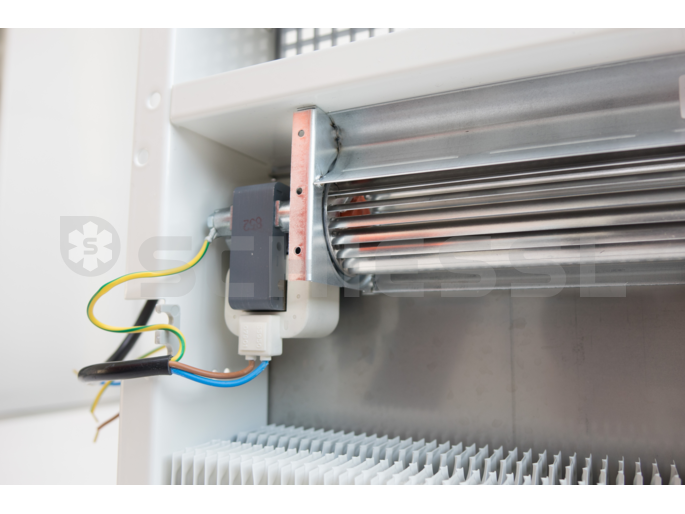

  • Gekapselte Wicklung (IP54) bei den Querstromgebläse
  • Einsatz für Raumtemperaturen auch unter 0°C geeignet
  • Einfacher Einbau einer Abtauheizung möglich
  • Extrem flache Bauweise
  • Made in Germany

Ausführung:

  • Gehäuse:
  • Gehäuse in Edelstahl / Kunststoff

Lamellenblock:

  • pulverbeschichtet Kupferrohr
  • Max. zul. Betriebsdruck 32bar

Ventilatoren:

  • Querstromlüfter 230 V/1-50Hz (IP54)

Anschlüsse:

  • Eintritt: 10 mm
  • Austritt:10 mm

Zubehör:

  • Tropfwanne aus Edelstahl

mehr anzeigen


Produktzubehör/Ersatzteile

  • Abtauheizung
    Tauwasserablaufheizung TAS13
    Bestell-Nr.: 162.1704
  • Querstromgebläse
    EBM Querstromgebläse QL4/2500-2118 230V/12W
    Bestell-Nr.: 128.2109
  • Rohrheizkörper
    Küba Rohrheizkörper f.Körper 900mm 305W U35 (FM(O)A/SF)
    Bestell-Nr.: 162.2780
  • Tropfwanne
    Schiessl Tropfwanne f. SF1/2-WM mit 2 Aufhängungen
    Bestell-Nr.: 165.2825

Technische Daten

Allgemein
Anwendung
Luftkühlung
Bauart
Kühlmöbelverdampfer mit Ventilator
Lamellenabstand
5 mm
Typ
SF2-W/M
Elektrische Daten
Versorgungsspannung
Ventilator
230/1/50 V/Ph/Hz
Flächen
Oberfläche
2,21 m²
Leistungsdaten
Nennleistung
0,44 kW
t0=-8°C, DT1=15K, R404A/R507A

0,34 kW
t0=-5°C, DT1=12K, R404A/R507A

0,28 kW
t0=-3°C, DT1=10K, R404A/R507A

0,19 kW
t0=0°C, DT1=7K, R404A/R507A

0,42 kW
t0=-8°C, DT1=15K, R134a

0,31 kW
t0=-5°C, DT1=12K, R134a

0,25 kW
t0=-3°C, DT1=10K, R134a

0,16 kW
t0=0°C, DT1=7K, R134a
Rohranschlüsse
Austritt
10 mm
Eintritt
10 mm
Ventilatordaten
Luftdurchsatz
67 m³/h
Lüfteranzahl
1x 11 W
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden.
